CSPPLAZA光熱發電網訊：6月13日，2023中國國際光熱大會暨CSPPLAZA第十屆年會在浙江杭州盛大召開，恒基能脈新能源科技有限公司創始人、總經理姚志豪博士出席會議并帶來《含全球首臺兩塔一機的瓜州70萬千瓦風光熱一體化項目進展介紹》的主題報告。

圖：姚志豪博士

“多塔一機”技術

姚志豪表明，多塔一機是熔鹽塔式光熱電站配置形式之一，具有以下特點：

1.聚光集熱系統設置2個及以上的聚光集熱單元，每個聚光集熱單元包括獨立的定日鏡場、吸熱塔（“多塔”）、吸熱器系統；

2.集中設置1套儲換熱系統，多個吸熱器系統中的高溫熔鹽匯聚到集中設置的儲熱系統中；

3.發電系統設置1套汽輪發電機組（“一機”）。

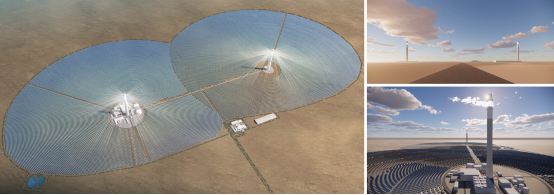

瓜州70萬千瓦“光熱儲能+”項目“兩塔一機”方案效果圖

上圖為瓜州70萬千瓦“光熱儲能+”項目“兩塔一機”方案效果圖，分為東塔和西塔，東塔負責聚光集熱。

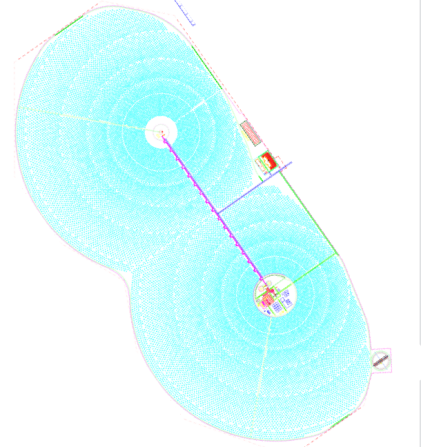

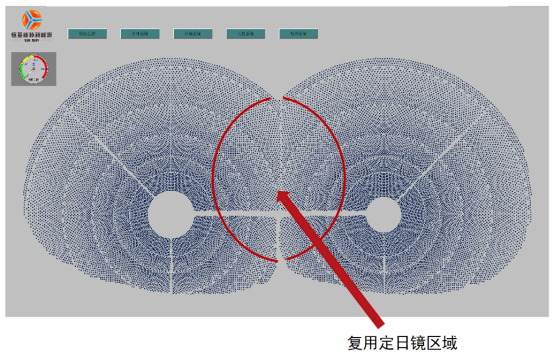

圖：“兩塔一機”的鏡場布置情況

上圖為“兩塔一機”的鏡場布置情況，鏡場可以復用，不同時段向兩塔交錯聚光。

姚志豪指出，“兩塔一機”實際上是“多塔一機”前期示范，為“多塔一機”提供技術儲備，設計方案與傳統的單塔差異很大，增加了聚光集熱模塊，共用儲換熱系統和常規發電島系統以及運維人員。

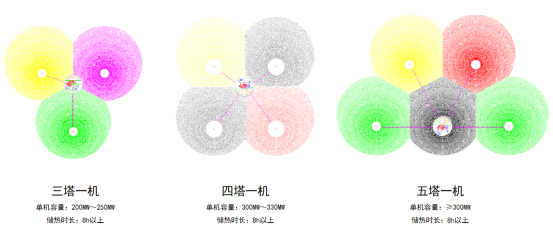

圖：“多塔一機”類型

姚志豪在會議上第一次向外界展示上述“多塔一機”圖，并表示這正是恒基能脈下一步的技術規劃，光熱塔式單機容量要超過20萬千瓦以及更大規模，并強調儲熱時長要保持在8小時以上。

會上，他向大家闡述了“多塔一機”的優勢，具體如下。

▋“多塔一機”的九大優勢

（一）單機容量大型化

單機容量可以達到200MW～300MW，實現了光熱電站裝機容量大型化，可以在以新能源為主體的新型電力系統中作為基礎負荷電源，并提供調峰調頻。

（二）更高的系統效率

通過共用部分區域的定日鏡，提高了聚光系統效率；

隨著吸熱塔高度的降低，縮短了定日鏡與吸熱器的距離，提高了聚光系統效率；

單個定日鏡場更小，縮短了位于邊緣的定日鏡與吸熱器的距離，提高了聚光系統效率；

通過單體容量的提升，提高了儲換熱系統效率；

通過配置更大規模的汽輪機組，提高了發電系統效率。

（三）廠用電率降低

隨著機組容量的提高，廠用電率逐步降低。

（四）安全性提高

單個吸熱塔高度降低，單個吸熱器重量降低，集熱系統的安全性大幅提升。

（五）核心設備可靠性提高

通過設置中繼泵，冷鹽泵揚程降低，有效提高了核心設備的可靠性。

（六）節省用地

多個定日鏡場交錯布置，有效利用了土地面積；

配置單臺套的發電系統，節省用地。

（七）適應性強

可根據場地實際情況，靈活調整多個定日鏡場的布置方式。

（八）簡化運維

無需多套運維隊伍，配置簡化；

服務于單臺套發電系統，運維工作量簡化。

（九）成本更優

通過設備大型化、系統效率提升、簡化運維，使得度電成本更優。

在建項目

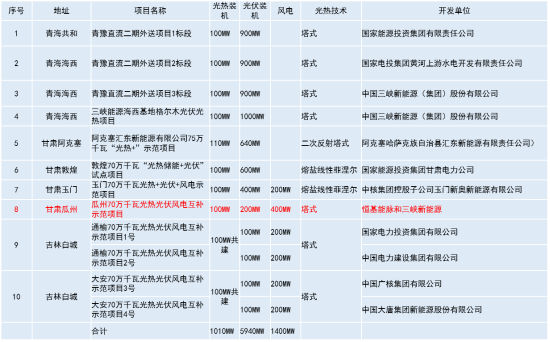

2021年11月24日，國家發展改革委辦公廳國家能源局綜合司關于印發第一批以沙漠、戈壁、荒漠地區為重點的大型風電光伏基地建設項目清單的通知發布，通知清單涵蓋10個“光熱+”項目，光熱總裝機容量為1010MW，具體如下：

其中，包含恒基能脈投資建設的瓜州70萬千瓦光熱儲能+項目。

▋項目詳情

項目名稱：三峽恒基能脈瓜州70萬千瓦“光熱儲能+”項目

廠址位置：甘肅省酒泉市瓜州縣東側

建設規模：100MW熔鹽塔式光熱電站（兩塔一機），200MW光伏，400MW風電，330kV升壓站。

建設工期：計劃2023年12月底并網發電

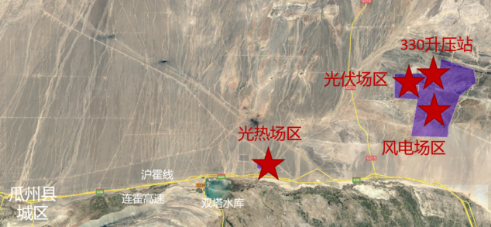

如上圖，光熱廠區位于瓜州雙塔水庫附近。據悉，風電、光伏廠址與光熱廠區相隔40多公里。

2021年10月15日，甘肅省委副書記、省長任振鶴、酒泉市委書記王立奇出席甘肅省新能源項目集中開工儀式并宣布項目集中開工。

2022年，因疫情原因，項目土建進度大受影響，直至2023年3月份建設進度恢復正常。

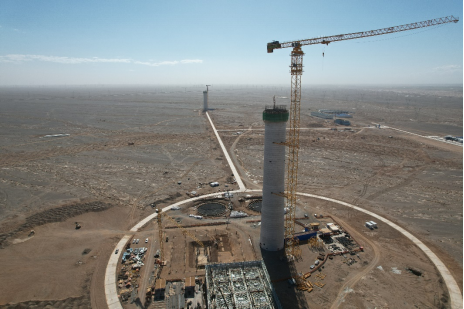

上圖為項目現場施工圖，可同時看到兩座吸熱塔，當前最新西塔高度為110米，東塔高度為80多米，中間為聯絡線，匯總之后先到達儲熱系統，再到達常規發電島系統，下為其示意圖：

此外，姚志豪還向與會來賓分享了建設現場最新圖片：

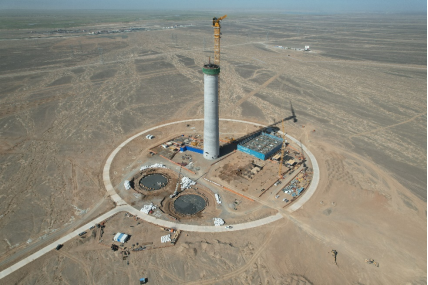

圖：西側吸熱塔

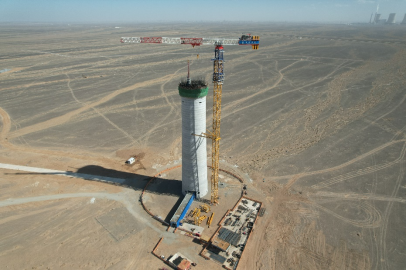

圖：東側吸熱塔

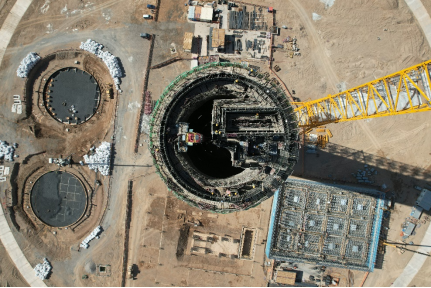

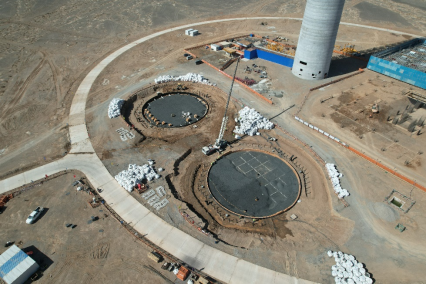

圖：熔鹽儲罐區域

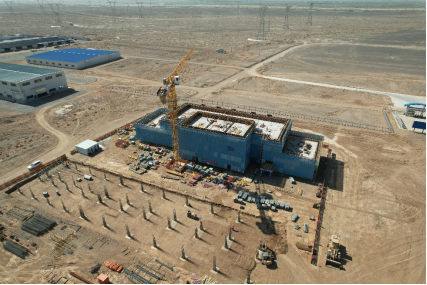

圖：西塔主廠房區域

圖：光熱廠前區

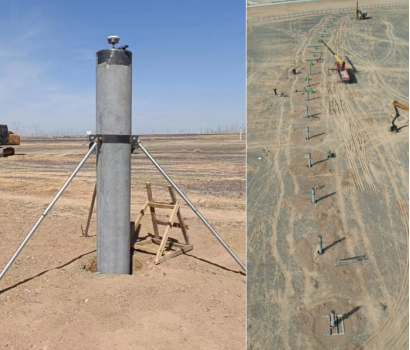

圖：定日鏡樁

姚志豪表示，該項目匯聚了國內幾大設計院智慧和力量，可研交由中電建西勘院負責，中能建西北院負責初設和施工圖設計，設計監理由內蒙院承擔，加上恒基能脈的光熱團隊，四支專業、光熱經驗豐富的團隊同時在現場服務該項目，更好地為“兩塔一機”的可靠性和性能保駕護航。預計今年年底，該項目主體工程和設備安裝完工，若進度順利，春節前后即可進行發電調試。

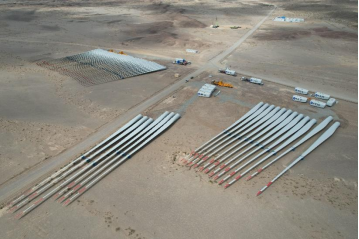

圖：風電部分到貨設備

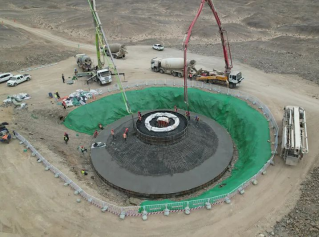

圖：風電基礎施工

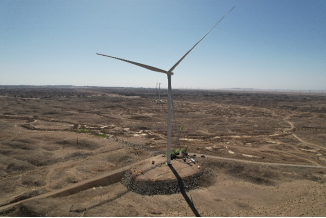

圖：部分風機完成吊裝

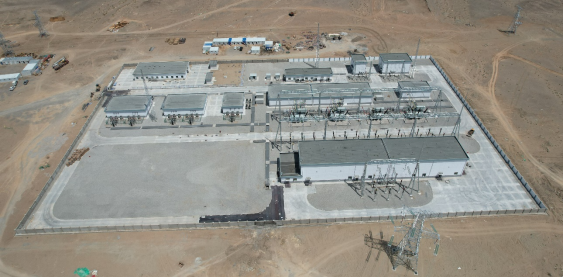

圖：330kV升壓站

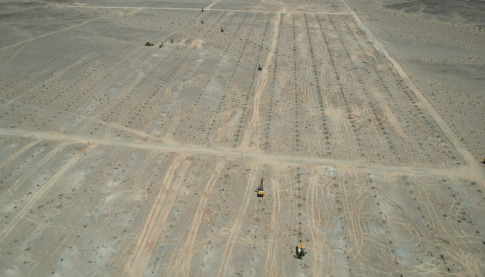

圖：光伏基礎施工

上圖為項目的風電部分，40萬千瓦風電將于今年10月底完工，風電設備由恒基能脈指導采購。目前，20萬千瓦光伏正在基礎施工中。

姚志豪表示，瓜州70萬千瓦“光熱儲能+”項目工程實施由恒基能脈參與的EPC聯合體負責。同時又作為業主方，該項目對恒能團隊也提出了更高的要求。因此，公司除了光熱團隊，還有專門從事風電和光伏的團隊，如此一來，有助于加深對風光熱一體化的認識。恒基能脈團隊參與了施工、建設、供貨、調試、安裝等各項環節，為后續開發以及承接更多一體化項目奠定了堅實基礎。

關于恒基能脈新能源科技有限公司

恒基能脈新能源科技有限公司（以下簡稱“恒基能脈”）運營總部位于北京，設有實驗基地；在全國進行多形式、多領域的產業化布局，在甘肅、青海、新疆、內蒙等地已設立子公司；同時與中科院電工所、清華大學等科研機構開展緊密科研合作，為公司項目開發、投資、建設和運維提供有力支持。

恒基能脈立足于光熱發電核心技術產品，專注于光熱發電的系統集成、裝備研制和工程建設，可提供“光熱儲能+”新能源基地項目開發、投資、建設和運維的一站式解決方案。

▋核心產品

恒基能脈擁有已授權發明專利18項，已授權實用新型專利16項，計算機軟件著作權登記8項，此外，近50項發明或實用新型專利正在申請中，專利技術范圍覆蓋定日鏡、定日鏡控制系統、吸熱器等光熱發電核心設備。

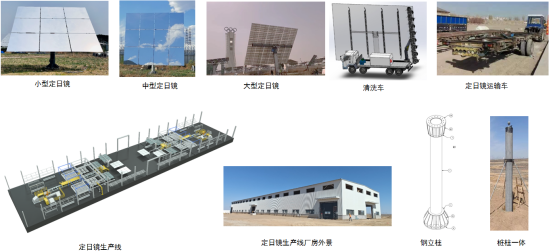

圖：聚光系統——定日鏡

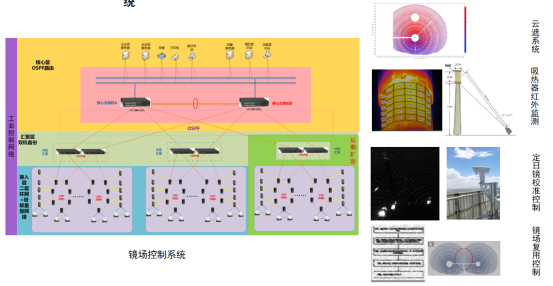

圖：聚光系統——控制系統

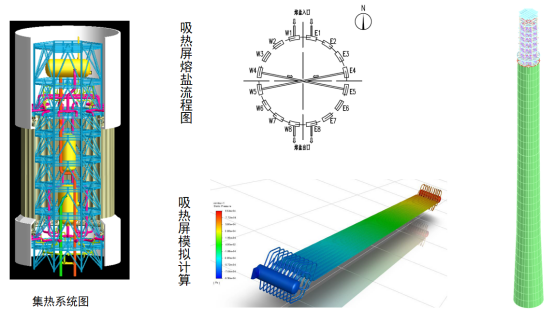

圖：集熱系統
