圖：陳煜達發表演講

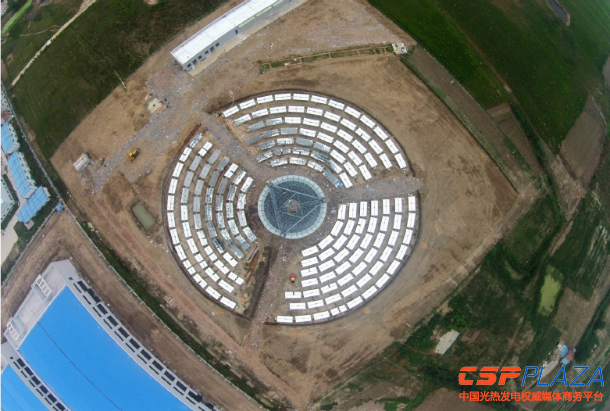

今天我想講的是在江蘇建設的一個二次反射塔式光熱發電系統的示范，包括我們的數據的分享，包括一些下一步的計劃和推論。項目在江蘇鹽城，這是Google圖片，這是航拍的照片，如圖，有點像一個外星建筑。

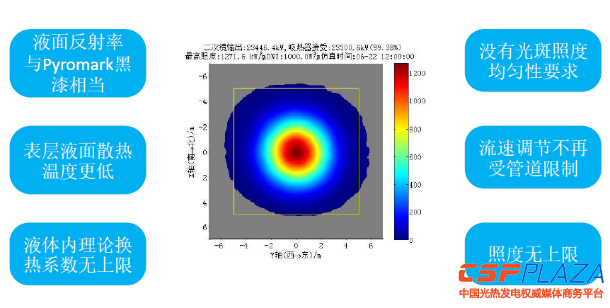

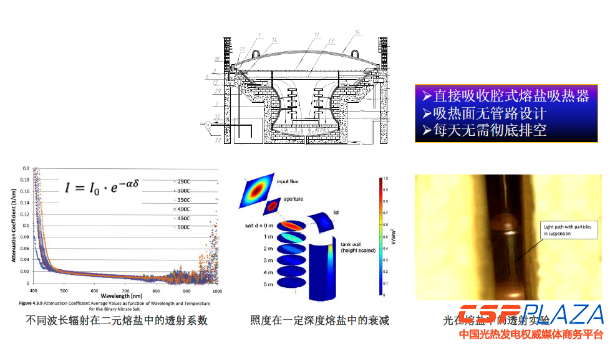

沒有辦法這樣走，但是因為是地面吸熱器，因為是熔鹽直接加熱，所以對光斑的要求大大的降低。

江蘇鑫晨定位為太陽能發電進場工程服務商和運維服務商，我們做這個項目為了驗證定日鏡的批量化設備生產能力，目前的示范系統是按照商用化定日鏡要求來生產的，驗證中等規模工程實施能力，還有中等尺寸的二次反射塔的工程實施能力，以及熔鹽的吸熱、儲熱、換熱集成的能力，同時也配套小型的工業汽機為大型電站以后作為培訓中心，也是為了準備一些團隊的儲備。另外也為了獲得足夠的實驗數據，能夠反演到商業電站規模的級別，保證下一步開發商業電站的成功。去年年底的時候面臨決策，今年直接開工上商用電站還是先在鹽城建一個工程做一個大家看得見規模的系統，把時間拖晚一年，最后結果我比較慶幸，我們愿意用多一年的時間多花一些錢去做這樣的中式規模的準備工作。

最后得出來的結論，如果要進行商業化規模的建設，第一定日鏡標準的各種材料處理方面的專機這是必須要有的，第二裝配生產線，還有在現場安裝的專機也必須要有，安裝的精度要求很高，還有一些工程方面的內容。

下一步來說，我們整個推進的是標準模塊化的進場，標準模塊是5兆瓦發電功率加6小時蓄熱的標準電場，包括4300面定日鏡，吸熱塔高60米，口徑60米，吸熱器的熱當量是13.8兆瓦，配備了熔鹽罐100兆瓦時，這是冷熔鹽罐，還有一個低揚程的高流量的熔鹽循環泵，我們的正好和傳統的塔式熔鹽泵相反，不需要高揚程低流量，我們需要低揚程高流量，更多的采用渦流板。

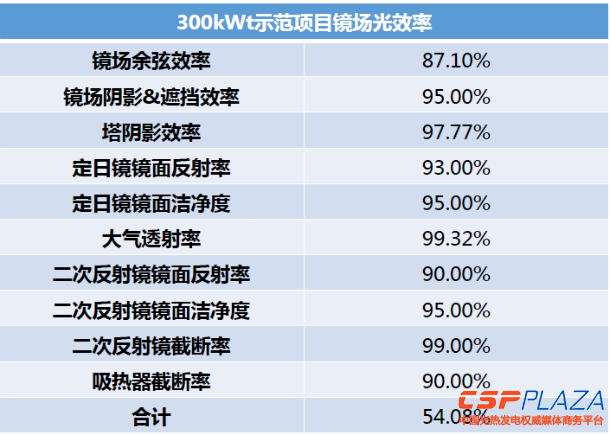

我們也遇到這樣的問題，做小模塊只做一個模塊5兆瓦好不好，現在的趨勢是大塔，我們并不是不能做大塔，現在如果把鋼塔升到120米，單塔也能做到50兆瓦左右的規模。怎樣步進到100兆瓦規模的商業電站，它大概就是20個鏡場模塊，共用同一個高熔鹽罐，也就是每個塔底下只存冷熔鹽，所有加熱后的熔鹽匯聚到常規島上。100兆瓦的電站按照數據推算，光學效率接近52%，地面吸熱機效率91%，最后得到的光熱發電系統的總效率是19%，上網總效率17.45%。

為什么要做小的單模塊疊加形成一個電場，首先從占地進行考慮，標準大塔型的電場，最密靠近塔的一圈把鏡子抽出來最后形成，單位裝機8.9英畝，現在這么做單位裝機只有5.3英畝，單位Gwh發電量只有1.89英畝，按照NIREL統計是2.8，也就是說占地率比國際同樣的塔式水平占地水平高48%，地不是免費的，能省就要省，不光是地價的問題也是后期土建處理的費用。

從塔式設計的角度或者從光學角度來說是一個的規律，離塔越近鏡子越密，占地率越高，離塔越遠，鏡子占地率越低。離塔越近，光學效率越高，離塔越遠，光學效率越低。這是數學定律。為什么大家要往大大塔來做，可能是因此熱功太貴了，我們核算過，單50兆瓦的塔定日鏡和10個5兆瓦模塊，同樣的配置、同樣的發電量，占地多30%多，造價也差不多貴30%，至少在我們這個案子里小塔更有優勢。

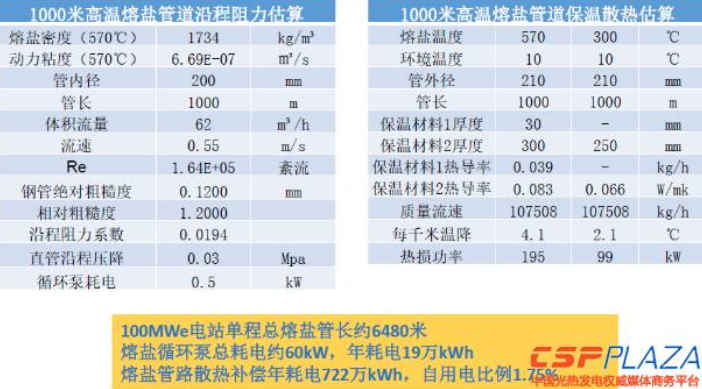

圖--熔鹽管道壓降與溫降

塔式電站的熔鹽管很長，100兆瓦電場熔鹽總管道6.48公里。左邊是這6.48公里沿程阻力，570度是熱熔鹽輸送過程熱損，第二行是冷熔鹽輸送回去過程熱損表，整個全部把熱損用電補上大概只有1.75%，相對于地面吸熱器，泵功很小，揚程只有3-4米，相對于100米揚程的大塔至少7%到8%自用電率，這樣1.7%自用電率是賺了的，還有一個好處是，中國業主比較喜歡的，多模塊可以分布建設，比如說100兆瓦需要20個模塊，先建十個模塊，建一個常規島，可以滿功率發電，發電效率不會變化，但是發電時長變化了，這樣周期是在一年的時間就可以電站建成發電，甚至更進一步可以把建成發電的電站先抵押了，雖然是半個電站，剩下的一年時間過了冬天以后再建剩下的十個鏡場模塊，這樣把兩年半的建設周期分成兩個階段，可以大大改善業主前五年的項目建設期和項目前期的財務環境，對財務模型有很大的改善。

蓄熱和太陽倍數的問題，把所有的數據帶進去計算，它不是單一的值，可能是一個區間，縱軸是代表蓄熱小時數，橫軸是太陽倍數，太陽倍數進場輸出規模是汽輪機的倍數，顏色越深代表的電價越低，其實是一個區間，可以1.2個太陽倍數，接近6小時蓄熱和選1.4的倍數接近8小時蓄熱，其實單位成本電價上是一樣的，這樣提供了另外一種可能性，按照這樣的模型有沒有可能建完一個100兆瓦電站，如果覺得再擴容幾個模塊、擴容一些熱罐是不是可以保證原來最低的單位成本電價。

從幾個角度去考慮怎么設計這個電站，最終獲得更低的綜合成本，一縮短工程設計周期，相對大塔需要很長的設計周期，設計一個進場模塊其他的拷貝就可以了，工程設計量大大的減少了，第二加快工程安裝施工，因為都是模塊化設計。每一個模塊化施工很快，第三熔鹽蓄熱是安全穩定，減少了運營成本，第四鏡場模塊是最佳性價比，分布投資提高資本的利用率，最后達到更低的綜合成本。

謝謝大家！
