太陽能熱發電鏡場系統主要構件簡述
1評論 | 6609查看 | 2012-05-25 11:13:00
拋物線槽式反射鏡
太陽能熱發電（CSP）槽式定日鏡，是利用其拋物柱面槽式反射鏡，將陽光聚焦到管狀集熱管上得以產生高溫的CSP發電組件。CSP技術是利用定日鏡將太陽輻射能轉換成熱能，并通過熱力循環過程進行發電的技術，可分為槽式線聚焦系統、塔式系統和碟式系統，相應的，其收集太陽能熱裝置中的關鍵部件——定日鏡也可分為槽式、塔式和碟式三種。其中，槽式聚焦系統是當今CSP技術中唯一進入商業化運轉的系統，技術最完善，應用也最廣。

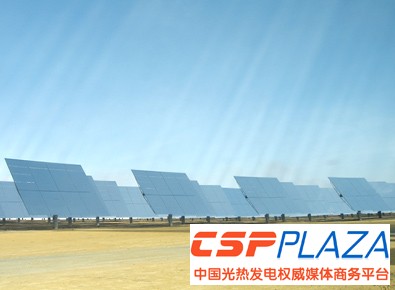

平面反射鏡
塔式定日鏡是塔式太陽能熱發電站的關鍵部件之一，塔式定日鏡是一種由鏡面（反射鏡）、鏡架（支撐結構）、跟蹤傳動機構及其控制系統等組成的聚光裝置，可跟蹤太陽并聚焦反射太陽能光進入位于太陽塔頂部的吸熱器內，將陽光聚焦到一個固定在塔頂的吸熱器上，用以產生高溫，進而推動渦輪電。
菲涅爾式發電技術：由眾多可單軸轉動的并排平面反射鏡跟蹤太陽，將太陽光聚焦到平行于鏡場上方的集熱管上，加熱管內流動介質，產生水蒸氣進而推動常規汽輪機發電。

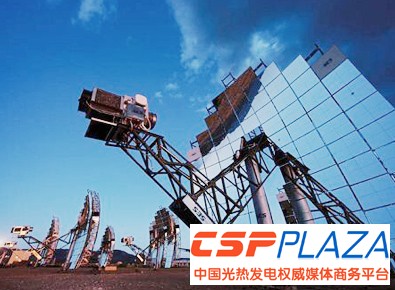

碟式反射鏡
太陽能碟式定日鏡是由許多稍帶孤度的鏡子組成一個大的拋物面，鏡面將太陽光聚焦至拋物面焦點之上，然后將接收器內的傳熱工質加熱，并推動發動機進行工作。

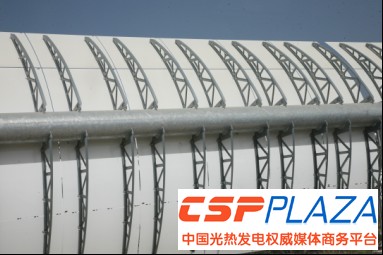

支架
