首航光熱成功研制出國內首臺槽式曲面玻璃鏡面形測試設備
來源：CSPPLAZA光熱發電網 | 7評論 | 7869查看 | 2013-12-16 11:25:00
CSPPLAZA光熱發電網報道：近日，由首航節能光熱技術股份有限公司（首航光熱）和中國科學院長春光學精密機械與物理研究所（中科院長春光機所）合作成功研發了槽式曲面玻璃鏡面形離線測試設備。該設備在首航光熱公司的光熱試驗基地完成了安裝調試及系統標定，并進行了曲面玻璃鏡樣片測試試驗，測試結果達到了設計指標。這表明我國首臺槽式曲面玻璃鏡面形離線測試設備研制獲得成功。
槽式曲面玻璃鏡面形測試設備主要用于測量槽式太陽能聚光器曲面玻璃鏡的面形誤差，是評估曲面玻璃鏡面形質量和聚光性能的必備裝置。隨著我國太陽能光熱技術的不斷發展，光熱發電市場將被打開并存在很大市場空間，為保證槽式曲面玻璃鏡的產品質量，使產品在國內外市場上具有競爭力，客觀上需要曲面鏡面形測試設備。此前，槽式曲面玻璃鏡面形測試設備一直由國外企業壟斷，價格昂貴，部署成本高，不利于我國光熱全產業鏈的本土化可持續發展。
基于這一現實，首航節能光熱技術股份有限公司與中科院長春光機所合作，組織科研人員聯合攻關，成功研制了具有完全自主知識產權的槽式曲面玻璃鏡面形離線檢測設備，該設備基于條紋反射法原理，可實現對槽式曲面鏡的快速、高精度離線檢測，可同時測量曲面玻璃鏡的面形誤差和評估聚光鏡的光學性能。槽式曲面玻璃鏡面形測試設備的成功研制，填補了我國太陽能光熱發電檢測領域的又一項空白，對我國太陽能光熱發電事業的發展具有重要意義。
附：設備及測試相關圖片
1、目標屏：

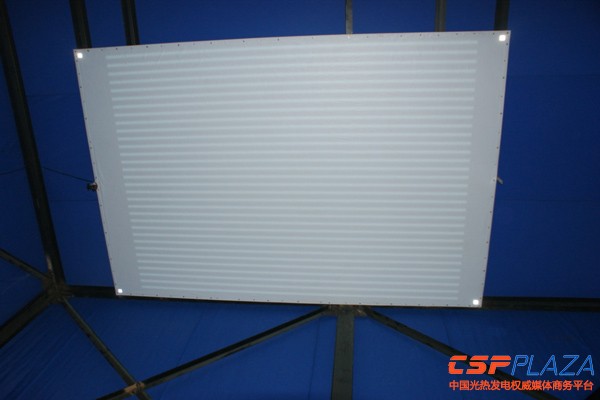

圖：目標屏系自主研制，具有高的平整度和漫反射性

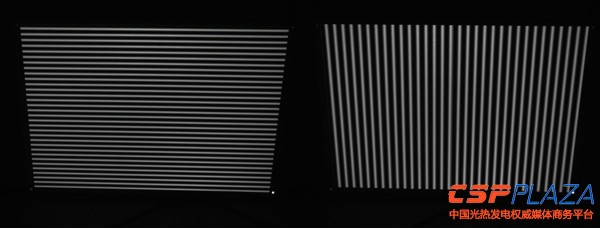

圖：在測量過程中，目標屏上投影的橫、縱條紋
2、工作臺和測量軟件：

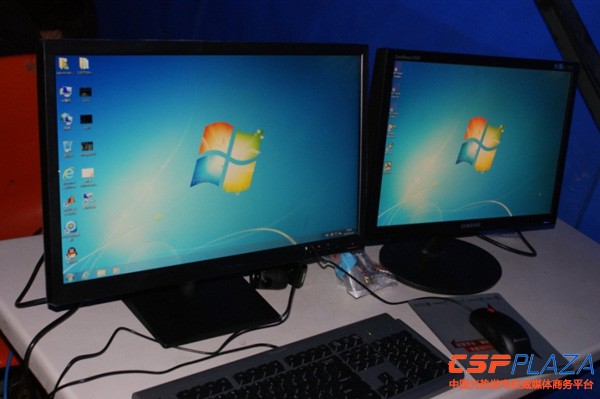

圖：兩個工作臺分別用于同步顯示投影條紋和測量操作

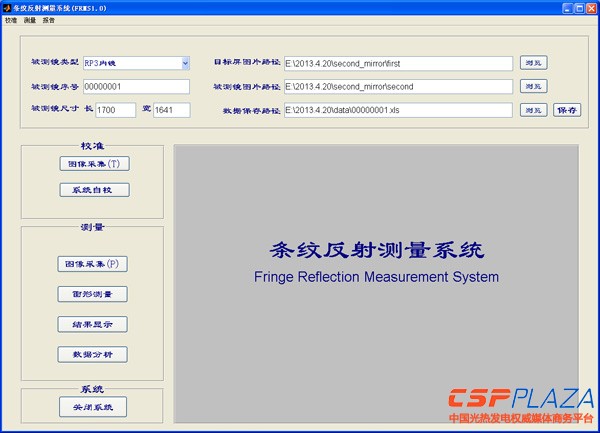

圖：測量軟件系統
3、被測RP3型槽式曲面鏡：可以測量RP3型槽式曲面玻璃鏡片，也可以擴展測量其它型號的槽式曲面玻璃鏡片。
圖：測量中的槽式曲面玻璃鏡

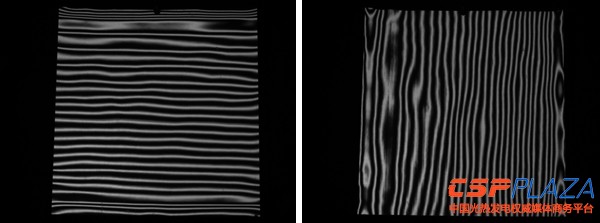

圖：被測鏡反射的條紋
注：該新聞由首航光熱授權CSPPLAZA獨家發布。
