以金屬作為固-液相變材料（PCMs）一直以來都是相變儲熱領域的研究熱點之一。然而，由于在相變過程中易發生泄露和腐蝕問題，金屬相變材料的應用受到嚴重的限制。采用微膠囊封裝技術制備相變微膠囊，可以解決金屬融化后的泄露和腐蝕問題，對促進金屬相變儲熱技術的大規模應用，具有重要意義。

目前，金屬相變材料的微膠囊化比較困難，技術還不成熟。近日，電力學院朱春宇教授課題組通過簡單的水蒸汽/水煮自氧化、高溫熱氧化兩步處理的方法成功制備了具有核-殼結構的Sn SnO2相變微膠囊。兩步法處理過程包括：1）水蒸汽/水煮預處理，在金屬顆粒表面形成SnO2·xH2O前驅體薄膜；2）氧氣氣氛下熱氧化處理，進一步生成穩定、厚實的SnO2殼膜。

Sn SnO2相變微膠囊的制備流程：(a)水蒸汽預處理，(b)水煮預處理

制得的Sn SnO2相變微膠囊的相變溫度為~232℃，相變潛熱為~53 J/g，并且具有優異的熱循環穩定性。在100次熔化-凝固后，其熱物性基本不變，核-殼結構仍保持完好。這項研究為制備金屬相變微膠囊提供了可行的策略。

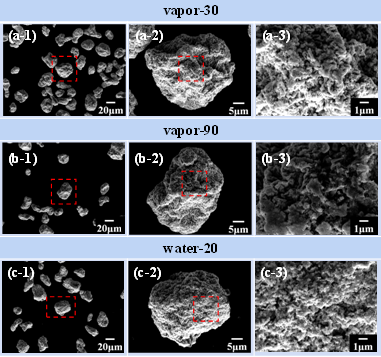

100次熔化-凝固循環后的掃描電鏡圖：(a)vapor-30,(b)vapor-90 and(c)water-20

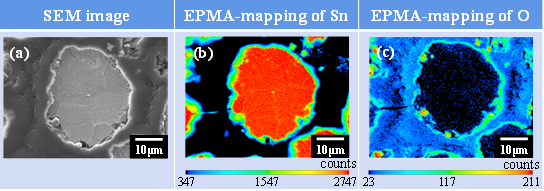

樣品water-20的100次熔化-凝固循環后的斷面的EPMA分析

相關研究以“Synthesis of Sn SnO2 core-shell microcapsules by a self-oxidation strategy for medium temperature thermal storage“為題，在線發表于Chemical Engineering Journal2021,420,129906（影響因子：10.652）。電力學院盛楠副教授為第一作者，碩士研究生盧家輝為第二作者，朱春宇教授為通訊作者。
